Defenisi Jaminan Kualitas Radiograf
Aspek-aspek yang menjadi sasaran utama dari program asuransi kualitas gambar adalah, pertama dapat menghasilkan gambar yang dapat memberikan nilai diagnostik semaksimal mungkin sehingga dapat membantu dalam proses terapi suatu penyakit. Sasaran ini mengandung arti peningkatan kualitas jasa. Kedua, hendaknya dalam semaksimal mungkin dengan mengikuti konsep ALARA (As.low as reaneble schievable). Ketiga dalam pembuatan radiograf dapat menekan biaya produksi semaksimal mungkin, salah satu upayanya dengan tidak melakukan pengulangan foto.
Dalam melakukan suatu kegiatan manajemen mutu, peningkatan jaminan kualitas dilakukan untuk meningkatkan pemahaman terhadap Quality Assurance (QA) radiodiagnostik di kalangan pekerja radiasi. Kontrol kualitas atau Quality control (QC) merupakan bagian dari jaminan kualitas (Quality assurance).
Quality Control adalah suatu kegiatan meneliti mengembangkan, merancang dan memenuhi kepuasan konsumen, memberikan pelayanan yang baik dimana pelaksanaannya melibatkan seluruh kegiatan dalam radiologi mulai dari pimpinan teratas sampai staf radiologi.
Pada dasarnya, tujuan Quality control adalah manajemen jumlah film yang ditolak dan upaya membatasi terjadi pengulangan. Dalam pembuatan radiograf secara nyata akan membatasi bertambahnya radiasi yang diterima oleh pasien.
Reject Analisis program adalah metode yang digunakan oleh depertemen radiologi untuk menentukan Analisys film yang ditolak untuk efektifitas biaya konsitansi dan peralatan dalam menghasilkan radiograf yang berkualitas. Pada dasarnya Reject Analisys merupakan umpan balik dari proses pembentukan radiograf yang menggunakan sebab-sebab ditolaknya oleh dokter spesialis radiologi. Dalam hal ini radiograf yang tidak mampu menyajikan informasi diagnostik yang memadai bagi penegakan diagnosa.
Manfaat yang dapat di ambil dari pelaksanaan program Reject Analisys, ini yaitu untuk mempertahankan konsisitensi Quality radiograf. Menekankan dosis radiasi terhadap pasien dengan jalan tidak melakukan pengulangan foto dan dapat menekan biaya produksi dalam unit instalasi radiologi.
2. Jaminan Mutu Radiologi
Asal dari manajemen mutu modern dapat ditelusuri pada awal tahun 1900, oleh pekerja insinyur industri yang bernama Frederick Winslow Taylor. Kemudian di Amerika manajemen mutu tidak hanya diterapkan di bidang industri tetapi juga di bidang pelayanan kesehatan, termasuk radiologi.
Organisasi Kesehatan Dunia (World Health Organization) memberikan batasan penjaminan kualitas dalam bidang radiologi diagnostik sebagai berikut :
”Usaha terorganisasi yang dilakukan oleh staf yang mengoperasikan untuk menjamin bahwa gambar diagnostik yang dihasilkan oleh fasilitas tersebut memiliki kualitas cukup tinggi sehingga dapat memberikan informasi diagnostik secara konsisten dengan biaya yang minimum dan dengan paparan radiasi sekecil mungkin yang diterima pasien”
Jadi esensinya, sasaran program penjaminan mutu dalam pelayanan radiologi diagnostik adalah memantau performa dari seluruh komponen atau faktor yang dapat mempengaruhi kualitas gambar dan usaha memperkecil adanya pemborosan film dalam bagian radiologi. Justifikasi riil dari upaya penjaminan kualitas dan pengendalian kualitas adalah tertuju pada hasil yang diharapkan dapat dicapai yaitu dalam ungkapan internasional dikenal dengan 3D (Dose, Diagnosis, Dollars), yang maknanya dapat diuraikan sebagai berikut :
a. Dose (dosis), meminimalkan dosis radiasi terhadap pasien sehingga manfaat pemeriksaan dapat melebihi resiko. Sementara mengurangi dosis pasien berarti juga mengurangi dosis terhadap personel
b. Diagnosis, mengurangi dosis radiasi sembari menjaga dan meningkatkan kualitas gambar atau informasi diagnostik berarti telah mengoptimasi diagnosis atau dengan kata lain diagnosis dapat ditegakkan.
c. Dollars, dengan mengurangi jumlah pengulangan dalam pemotretan, utilisasi dari sumber daya dapat ditingkatkan dan pengurangan jumlah film dan bahan lainnya pada akhirnya mengurangi biaya pemeriksaan dan penghematan biaya (http://cafe-radiologi.blogspot.com/2010/09/konsep-mutu-dan-penjaminan-mutu-).
3. Jaminan Mutu QA (Quality Assurance)
Jaminan mutu atau QA adalah keseluruhan dari program manajemen (pengelolaan) yang diselenggarakan guna menjamin pelayanan kesehatan prima dengan cara pengumpulan data dan melakukan evaluasi secara sistematis.
Sasaran utama program QA adalah peningkatan kualitas pelayanan pasien dan interpretasi gambar dengan tepat waktu.
4. Kendali Mutu QC (Quality Control)
Kendali mutu atau QC didefinisikan sebagai bagian dari QA. QC menitikberatkan aktifitas programnya pada teknik-teknik yang diperlukan bagi pengawasan (monitoring), perawatan dan menjaga (maintenance) elemen-elemen teknis dari suatu sistem peralatan radiografi dan imaging yang mempengaruhi mutu gambar.
5. Reject Analysis
Aspek penting dari program manajemen kualitas adalah prosedur analisa pengulangan film. Ini adalah suatu proses secara sistematis penggolongan gambar yang ditolak dan menentukan sebab dari pengulangan tersebut sehingga pengulangan foto dapat dikurangi atau dihilangkan kedepannya. Reject analysis menyediakan data penting tentang kinerja alat, prosedur kerja, dan tingkat kemampuan pekerja.
Reject Analysis adalah suatu prosedur untuk mengetahui tingkat kesalahan teknik dalam melakukan pemeriksaan atau kesalahan yang timbul oleh peralatan yang dinilai terhadap film-film yang terbuang dengan sia–sia.
Tujuan dari reject analysis adalah:
1. Menganalisa jumlah film yang terbuang sebagai sebuah persentase dari total film yang digunakan.
2. Membuat standar untuk program QA dan kemudian memantau sebuah keefektifan dari suatu program.
A. Faktor-faktor yang menyebabkan reject film atau ditolaknya film adalah:
1. Kesalahan manusia
2. Kesalahan peralatan
3. Pergerakan pasien.
B. Manfaat reject analysis adalah:
1. Memastikan bahwa teknik radiografi yang digunakan tepat dan penanganan film yang dilakukan benar.
2. Memastikan bahwa perlengkapan radiografi yang digunakan dalam kondisi baik dan standar.
3. Memastikan bahwa pemilihan jenis film yang digunakan tepat.
C. Prosedur pelaksanaan reject analysis film adalah melakukan survei terhadap:
1. Jumlah film yang belum terekspos di ruang processing termasuk yang ada di dalam kaset.
2. Jumlah film yang belum terekspos di masing-masing kamar pemeriksaan.
3. Masing-masing ruang mencatat jumlah film yang digunakan dan jumlah film yang ditolak.
D. Beberapa kiat mengurangi tingkat kerusakan film
1. Tim analisis melakukan pengumpulan data dari masing-masing ruangan seminggu sekali, film yang ditolak disortir dan dilakukan kategorisasi (jika memungkinkan dilakukan identifikasi pada setiap pemeriksaan).
Perhitungan angka reject dapat dihitung dengan cara menggunakan rumus sebagai berikut:
a. Casual Reject Rate adalah angka reject dengan penyebab yang spesifik
CRR(Casual Reject Rate)=(jumlah film yang ditolak dengan penyebab spesifik :
total film yang ditolak ) x 100
b. Total Reject Rate merupakan keseluruhan angka reject dari semua jumlah film yang digunakan:
TRR (Total Reject Rate) = (Total film yang direjek : total film yang digunakan)x 100
Baca Selengkapnya..
Custom Search
PROSEDUR PTA DAN STENT
Percutaneous Transluminal Angioplasty (PTA) adalah suatu tindakan pelebaran pembuluh darah yang mengalami penyempitan (stenosis) dengan menggukan balon kateter. Sedangkan vascular stent adalah rangkaian logam kecil anti karat yang digunakan untuk mempertahankan lebar pembuluh darah yang telah dilakukan prosedur angioplasty. Saat ini bermacam-macam jenis stent telah teraplikasi untuk penanganan penyumbatan ataupun penyempitan pembuluh darah. Dr Julio Palmaz dari Sant Antonio Texas memberikan konstribusi besar dalam perkembangan teknologi stent. Jenis stent palmaz yang dikembangkan dengan teknik balon merupakan gerbang bai perkembangan jenis-jenis stent yang lain.

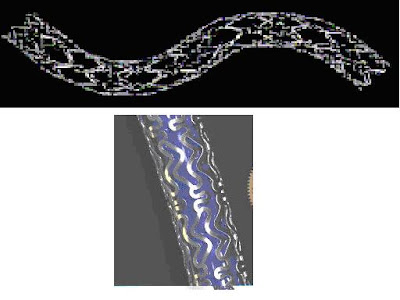

Konstruksi dan jenis stent
Bahan baku yang digunakan untuk konstruksi stent telah mengalami kemajuan pesat dalam 10 tahun terakhir. Saat ini stent dibuat dari besi baja (Stainless Steel) maupun dari logam khusus yang disebut nitinol. Bahan baku Nitinol sangat berguna untuk desain stent yang lebih fleksibel dan memiliki daya tahan yang tinggi. Stent teraplikasi kedalam pembuluh darah bersifat menetap (permanent) dan tidak dapat dikeluarkan lagi.
Jenis stent dikelompokkan dalam dua kelompok besar yaitu stent yang diaplikasikan dengan bantuan balon (Ballon expandable stent) dan stent yang teraplikasi dan mengembang sendiri (self expandable stent). Berikut ini jenis-jenis stent yang diaplikasikan terhadap bermacam-macam lesi pembuluh darah :
1. Palmaz stent : terbuat dari baja, merupakan ballon expandable stent yang
bersifat kokoh dan umumnya digunakan untuk area penyempitan yang pendek.
Stent ini merupakan stent pertama dan tertua hingga saat ini.
2. Wall stent : Merupakan self expandable stent yang terbuat dari baja dan
digunakan untuk untuk lesi yang panjang dan memeiliki diameter hingga 24
mm. stent ini dapat dipergunakan untuk berbagai situasi karena bersifat
fleksibel.
3. Bard Luminex Stent : Self expanding Nitinol Stent
4. Symphony Stent : Self expanding nitinol stent
5. Smart Stent : Self Expanding Nitinol stent
6.Perflex Stent : Long Balloon expandable stent
7. AVE stent : Balloon expandable
8. AVE SE stent : Self expanding nitinol stent
9. Intrastent : Balloon Expandable stent
10. Herculink : Balloon Exapandable stent sangat lentur dan khusus
digunakan untuk pembuluh darah arteri ginjal.
11. Dynalink : Self Expanding Nitinol Stent
Kaidah Pemasangan Stent
Pilihan jenis stent tergantung pada anatomi dari pembuluh darah dan macam lesi yang harus diterapi. Pada penyempitanarteri iliaka dengan kondisi pembuluh darah yang lurus maka jenis stent yang dipilih adalah palmaz stent dan corynthian stent, sedangkan pada pembuluh darah arteri iliaka yang berkelok-kelok (tortuous/kinking) atau melintang tegak lurus (Cross-over)dibutuhkan stenting yang lebih fleksibel.
Pemilihan balon-balon dan jenis stent diptuskan berdasarkan gambar hasil pemeriksaan diagnostik awal (Arteriografi iliaka diagnostik) yang meliputi ; morfologi pembuluh darah (lurus atau kinking), diameter pembuluh normal, Prosentase penyempitan, pernah diterapi serupa dan lokasi penyempitan (pada bifukarsi, arteri iliaka kommunis atao arteri iliaka externa).
Prosedur PTA dan Aplikasi Stent
1. Persiapan Pasien
Sebelum tindakan PTA dan aplikasi stent dilakukan maka dilakukan :
a. Pasien atau keluarga pasien menandatangani surat persetujuan tindakan
(informed consent) setelah terlebih dahulu dilakukan penjelasan menyangkut
prosedur dan resiko yang dapat ditimbulkan.
b. Cukur rambut pubis jika pemeriksaan dilakukan di daerah inguinal (lipatan
paha)
c. Pasien puasa 6-8 jam sebelum pemeriksaan.
d. Jika pasien memiliki tingkat kecemasan yang tinggi maka dapat diberi obat penenang (sedative)
2. Peralatan dan bahan
b. Alat-alat
Alat-alat yang digunakan untuk tindakan PTA dan aplikasi stent selain pesawat angiografi syestem meliputi :
1). Jas operasi
2). Doek besar dan kecil
3). Saraung penutup tabung Image Intensifier
4). Perlak
5). Cawang (kom) untuk cairan pembilas dan cairan desinfektan
6). Nierbeken
7). Tupper tang
8). Pisau bedah No.4 (Scapel)
9). Spuit 20 cc 2 buah, spuit 10 cc 2 buah, spuit 2.5 cc 1 buah, spuit 5
cc 1 buah
10). Sarung tangan (handscoend)
11). Infus set
12). Manometer line
13). Three way connector panjang dan Y connector
14). Jarum seldinger
15). Introducer set yang terdiri dari : mini guide wire, Sheat, dan dilator.
16). Guide wire yang terdiri dari : penuntun kateter guiding dan penuntun
kateter balon dan kateter stent
17). Kateter Guiding
18). Stent
19). Jika aplikasi stent dengan bantuan balon kateter maka diperlukan alat
pengukur tekanan balon (indeflator)
c. Bahan-bahan
Bahan-bahan yang diperlukan meliputi :
1). Batadine
2). Alkohol
3). Cairan NaCl
4). Nitrattrigliseril (NTG)
5). Heparin
6). Lidokain 2 %
7). Bahan Kontras
3. Pelaksanaan Prosedur
Prosedur pelaksanaan PTA dan aplikasi stent pada arteri iliaka adalah sebagai berikut :
a. Daerah lipatan paha (inguinal) di desinfeksi
b. badan pasien ditutup dengan kain steril kecuali daerah puncture
c. Abocath ditusukkan kedalam arteri femoralis dengan sudut ±60o.
d. Jika abocath telah masuk ke arteri femoralis darah akan menyembur keluar
selanjut mandrin dicabut.
e. mini guide wire dimasukkan melalui stylet abocath
f. Stylet abocath dicabut dan sheat bersama dilatator dimasukkan.
g. Mini guide wire, stylet dan dilatator dicabut sehingga hanya sheat yang
tetap berada pada lumen arteri (sheat berfungsi sebagi tempat keluar-
masuknya guied wire beserta kateter serta tempat memasukkan bahan-bahan
farmasi).
h. Cairan pembilas disuntikkan melalaui sheat untuk emcegah terjadinya
gumpalan (bekuan) darah dalam sheat. (cairan pembilas merupakan campuaran
cairan NaCl dengan Heparin dengan perbandingan 1000 : 1)
i. Kateter dan sheat juga dibilas selanjutnya dibawah control floroskopi
guide wire menuntun kateter guiding menuju ke pembuluh darah target
j. Kateter guiding dibilas kembali dengan cairan pembilas.
k. Bahan kontras disuntikkan melalui kateter untuk identifikasi area
penyempitan dan gambar yang dihasilkan akan menjadi pedoman kerja.
l. Guide wire penuntun kateter balon dan kateter stent dimasukkan dan harus
melewati area penyempitan .
m. Balon kateter dimasukkan melalui guide wire menuju ke area penyempitan
n. Bahan kontras kembali disuntikkan ke dalam arteri iliaka untuk
memastikan balon kateter tepat berada dalam area penyempitan
o. Balon kateter dikembangkan sesuai dengan nominal yang direkomendasikan
untuk melebarkan pembuluh darah dan jika diperlukan diameter balon dapat
ditambah dengan menambah tekanan balon hingga ke batas maksimum
(sebelum mencapai Rating Burst Ballon ;RBP) selama ±30 detik.
p. Balon dikempiskan dan kembali dilakukan penyuntikan bahan kontras untuk
mengetahui hasil balon
q. Jika area penyempitan telah melebar dengan diameter sesuai yang
diinginkan maka stent dapat diaplikasikan dengan cara :
1). Melalui guide wire kateter stent diarahkan ke araea penyempitan
2). Bahan kontras disuntikkan ke dalam pembuluh darah target
untuk memastikan kateter stent tepat berada dalam area
penyempitan.
3). Jika telah berada dalam area penyempitan maka stent dikembangkan
4). Dilakukan evaluasi ketepatan posisi stent dalam area penyempitan
dengan menyuntikkan bahan kontras, Jika hasil evaluasi lumen
penyempitan belum melebar maksimal setelah stent diaplikasikan
maka dapat dilakukan pelebaran tambahan dengan balon kateter.
5). Kateter stent dicabut bersama guide wire untuk selanjutnya dilakukan
evaluasi akhir untuk melihat hasil pemasangan stent
6). Prosedur selesai.
